Comment réparer un mécanisme de pliage bloqué sur les modèles JOYOR S5, S8S et S10S

Vous avez du mal à déplier votre JOYOR S5, S8S ou S10S ? Un mécanisme de pliage rigide est généralement dû à une tension excessive du loquet ou à un amortisseur en caoutchouc mal aligné. Ce guide vous explique comment résoudre rapidement ce problème et retrouver un pliage fluide.

Tutoriel vidéo et chronologie rapide

Préférez-vous regarder ? Découvrez notre tutoriel vidéo étape par étape ci-dessous. Cliquez sur n’importe quel point de la chronologie pour passer rapidement à l’étape de réparation correspondante :

Partie 1 : La technique correcte de dépliage

Avant de sortir vos outils, assurez-vous d’appliquer la bonne technique physique. Le mécanisme de verrouillage nécessite un relâchement de la tension pour se libérer en toute sécurité.

Partie 2 : Comment ajuster l’amortisseur en caoutchouc

Si, après avoir appliqué la technique précédente, votre e‑scooter reste obstinément raide, le problème provient probablement de l’alignement de l’amortisseur en caoutchouc. Suivez ces instructions visuelles étape par étape :

Étape 1 : Inspectez l’empreinte de l’amortisseur

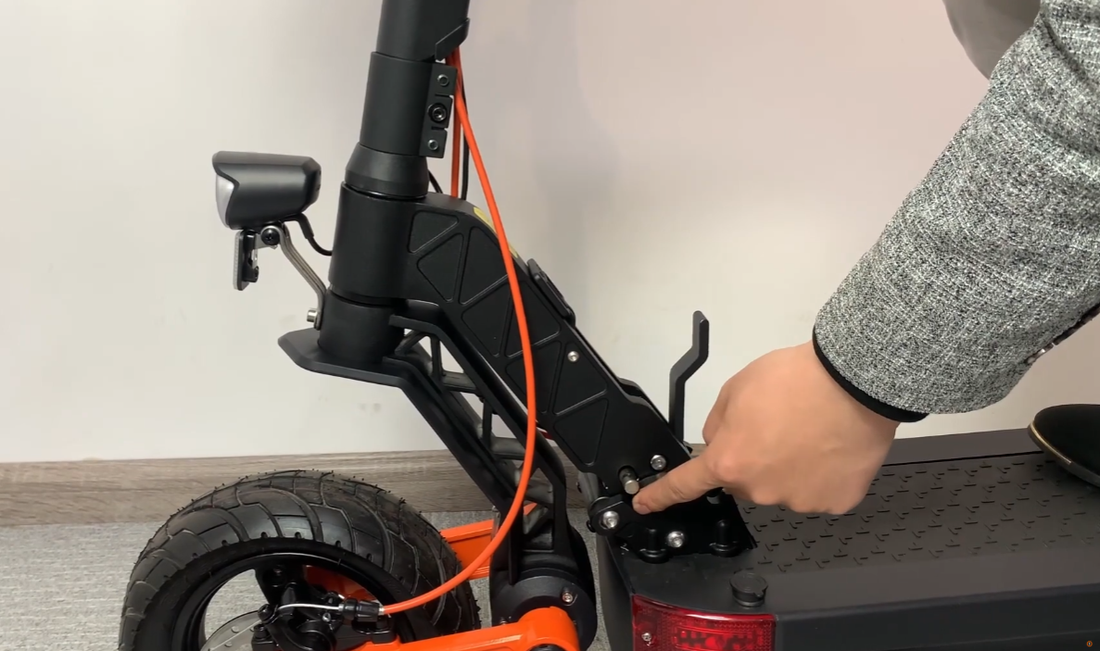

Repérez l’amortisseur en caoutchouc noir au bas de la structure de pliage. Cherchez une petite empreinte (ou rainure) sur sa surface. Assurez-vous que cette empreinte soit orientée directement vers le mécanisme de pliage afin de réduire la résistance.

Fig. 1 : Assurez-vous que la rainure de l’amortisseur en caoutchouc soit correctement orientée vers la structure de pliage.

Étape 2 : Desserrer les vis de fixation

Si l’alignement est correct mais que le mécanisme reste serré, il faudra ajuster précisément la position de l’amortisseur. Desserrez légèrement la vis centrale principale à l’aide d’une clé Allen (sans la retirer complètement), puis desserrez les boulons adjacents.

Fig. 2 : Desserez les vis avec précaution, sans les retirer complètement.

Étape 3 : Déplacer et tester

Avec les vis desserrées, l’amortisseur en caoutchouc peut désormais bouger librement. Essayez physiquement de déplier l’e‑scooter pour que l’amortisseur se place naturellement dans sa position optimale, offrant le moins de frottement possible.

Fig. 3 : Testez le dépliage de l’e‑scooter avec l’amortisseur desserré pour trouver la position idéale.

Étape 4 : Resserrer solidement

Une fois que vous avez trouvé la « position idéale » où l’e‑scooter se déplie aisément, resserrez soigneusement toutes les vis. La précision demande de la patience ; quelques essais et erreurs peuvent être nécessaires.

Fig. 4 : Serrez solidement tous les boulons une fois la position idéale verrouillée.

Partie 3 : Bonnes pratiques quotidiennes de pliage

Pour garantir une longévité maximale et une conduite quotidienne en toute sécurité, suivez toujours cette routine lorsque vous rangez votre e‑scooter :
