Guía técnica: Cómo lograr una funcionalidad de intermitentes a nivel de fábrica en el Joyor S5 (ABE) / S5 Pro (ABE)

Descripción general de la solución

La serie Joyor S5 (incluidos los modelos ABE alemanes de la S5 y la S5 Pro) es una scooter eléctrica de alto rendimiento. Sin embargo, la falta de intermitentes estándar ha sido un punto crítico señalado por muchos usuarios. Observamos una clara demanda de clientes que buscan mejorar la seguridad vial y cumplir con regulaciones viales más estrictas mediante la adición de esta función crucial.

Las soluciones tradicionales de adición suelen implicar kits de luces externos, lo que genera cableados desordenados, poca estabilidad e incompatibilidad con el sistema original del vehículo. Para ofrecer una solución integrada, segura y confiable, desarrollamos a medida el Kit de actualización para la serie S5. Esta es una actualización a nivel de hardware que reemplaza el controlador, el panel de visualización y el módulo de control de luces por componentes que soportan la lógica de giro, permitiendo así la funcionalidad completa de intermitentes para la serie S5.

¿Por qué reemplazar el controlador y la pantalla?

Algunos clientes podrían preguntarse: ¿Por qué necesito reemplazar tantos componentes solo para agregar unas cuantas luces?

Esto es necesario porque el sistema de intermitentes implica la activación de señales, la transmisión y la gestión de la alimentación:

• Controlador: Contiene un nuevo firmware personalizado capaz de reconocer las instrucciones de giro y emitir las señales de voltaje correspondientes.

• Módulo de control de luces: Cuenta con conectores de cable integrados y se encarga de la distribución de energía, asegurando que el faro principal y los cuatro nuevos intermitentes funcionen sin interferencias.

• Pantalla y interruptor: Agrega la interfaz física de control, permitiendo al usuario activar los intermitentes mediante un interruptor dedicado.

Contenido del Kit de actualización para S5/Pro (ABE) (lista completa)

Kit de actualización para intermitentes JOYOR S5 / S5 PRO (ABE)

COMPRAR AHORA

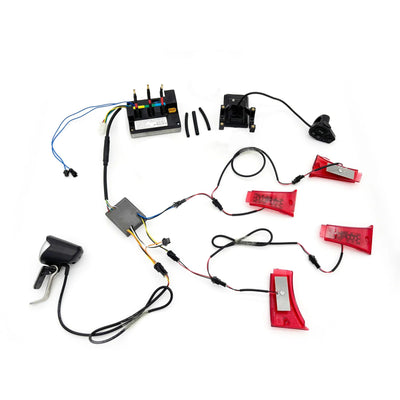

Este kit contiene todos los componentes eléctricos necesarios para completar la modificación. Tenga en cuenta que los siguientes accesorios son los componentes enviados por defecto, que en conjunto forman un sistema cerrado completo:

Unidad central de control:

• ① Controlador x 1 (Controlador personalizado)

• ② Pantalla x 1 (Panel de visualización adaptado)

• ③ Módulo de control de luces x 1 (Módulo con enchufe de cable integrado)

Unidad de operación y iluminación:

• ④ Interruptor de pantalla x 1 (Interruptor combinado)

• ⑤ Faro x 1 (Faro delantero)

• ⑪ Intermitente lateral x 4 (Indicadores laterales, 4 unidades en total)

Cableado y consumibles:

• ⑦ Cable de extensión para faro x 1

• ⑧ Cable de extensión para intermitentes x 2

• ⑨ Adaptador de cable para motor x 3 (Adaptadores tipo bala a tipo banana, para adaptarse a diferentes lotes de cables de motor)

• ⑩ Tubo termorretráctil aislante x 3 (Utilizado para asegurar el aislamiento eléctrico durante el cableado)

Compatibilidad y lectura obligatoria antes de comprar

Para evitar fallas en la instalación o daños en el circuito, lea atentamente las siguientes instrucciones:

1. Especificidad del modelo: Este kit está diseñado estrictamente para las scooters eléctricas Joyor S5 / S5 Pro ABE (versión alemana) únicamente.

2. No mezclar bajo ninguna circunstancia: No intente usar este kit en otros modelos de scooter. Diferentes modelos de vehículos tienen definiciones distintas de voltaje y secuencia de cables, y una instalación forzada podría quemar el controlador. Si tiene requisitos especiales, debe consultar primero al servicio al cliente.

3. Política de devolución: Debido a la naturaleza especializada de los componentes electrónicos y los requisitos de compatibilidad del conjunto completo, este kit no admite devoluciones parciales.

4. Umbral de instalación: El proceso de instalación implica el reemplazo del controlador y la gestión del cableado. Recomendamos la compra por parte de usuarios con suficientes habilidades de bricolaje y conocimientos eléctricos o que busquen asesoría de instalación profesional. Si tiene alguna duda sobre la instalación, no dude en contactarnos para obtener ayuda.
